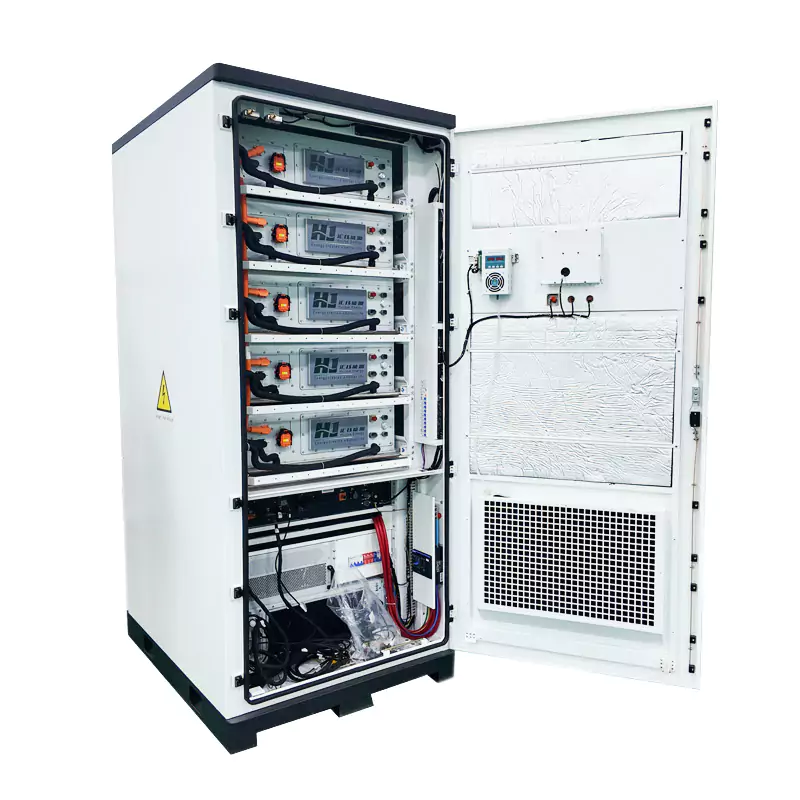

高度集成：系统产品化，集成储能电池、PCS及配电、温控消防、水浸门磁以及监控通讯，全面掌控系统运行状态及风险；
防护优异：专利户外柜防护设计，优化散热风道，防护沙尘雨水;前后两面开门维护，便于现场多套系统并排布置，减少占地面积；
节省空间：采用门装嵌入式一体化空调，不占机柜空间，提高机柜可用空间，顶部结构完整性更佳，防水效果好；
灵活并机：具备虚拟同步机特性功能专利技术，可实现多台无通讯线远距离自由并机、并离网切换功能；
功能多样：标准化结构设计，菜单式功能配置，可针对微网等场景选配光伏充电模块、并离网切换模块，工频变压器等部件，集成光储一体化系统柜；
智能管理：本地控制屏可实现系统运行监测、能量管理策略制定，设备远程升级等多样化功能。
技术参数
| 技术参数 | HJ-G55-233L/HJB-G55-233L | HJ-G110-233L/HJB-G110-233L |
| 直流侧参数 | ||
| 电芯类型 | LFP3.2V/280Ah；SSB 3.2V/280Ah | |
| 组合配置 | 1P260S | |
| 额定能量 | 233kWh | |
| 电压范围 | 650-949V | |
| 循环次数 | >7000次@70%EOL,25℃ | |
| 通信接口 | RS485,CAN,Ethernet | |
| 符合标准 | GB/T 36276,GB/T34131 | |
| 交流参数 | ||
| 额定输出功率 | 55kW 110kW | |
| 额定电网电压 | 400V,三相五线 | |
| 允许电网电压范围 | 340~460V, ± 15% | |
| 额定电流 | 79A 158A | |
| 功率因数 | 1(超前)～1(滞后) | |
| 额定电网频率 | 50 ±5Hz | |
| 过载能力 | 110%:长期运行； 120%:不少于1min | |
| 总电流波形畸变率(THDi) | <1.5%(100%PN)<5%(≥20%PN) | |
| 离网运行参数 | ||
| 独立逆变额定输出电压 | 400V(340~460V) | |
| 独立逆变电压不平衡度 | <2%,短时不超过4% | |
| 并离网切换时间 | ≤10ms | |
| STS规格 | FSS-M200R1 | |
| 直流侧参数 | ||
| 直流工作电压范围 | 650V~1000V | |
| 满功率运行范围 | 650V-950V | |
| 最大直流电流 | 93A 186A | |
| 基本参数 | ||
| 保护功能 | 高/低电压穿越、防孤岛、交流过流、交流短路、交流过压/次压、交流进线相序错误 | |
| 最大效率 | 99.00% | |
| 防护等级 | IP20 | |
| 工作环境温度 | -30℃~70℃(>50 ° ℃降额) | |
| 相对湿度 | 0~ 195%(无冷凝) | |
| 冷却方式 | 风冷 | |
| 尺寸(长“宽‘高) | 715mm”500mm*190mm | |
| 重量 | ≤66kg±0.5kg | |
| 噪声指数 | <80dB | |
| 最高工作海拔 | 3000m(>3000m降额) | |
| 通信方式 | RS485,CAN,Ethernet | |
| 符合标准 | GB/T 34120,GB/T34133,EMC | |
| 系统参数 | ||
| 尺寸(高X深×宽) | 2130*1350*1373mm | |
| 重量 | ≈3.4T | |
| 防护等级 | IP54 | |
| 防腐等级 | C4/C5 | |
| 冷却方式 | 液冷 | |
| 工作温度范围 | -30℃~50℃(>45℃降额) | |
| 工作湿度范围 | 0~95%(无冷凝) | |
| 工作最大海拔 | 3000m(>2000m降额) | |
| 消防方式 | 气溶胶+PACK级浸没式+主动预警 | |
| 对外通信协议 | Modbus RTU,CAN2.0,Modbus TCP | |
注：以上各型号参数为标准值，实际性能可能因安装环境、组件匹配度等因素而有所差异。我们保留持续优化设计与参数的权利。如需获取最终技术方案及正式报价，请联系销售工程师索取《正式技术规格确认单》。
