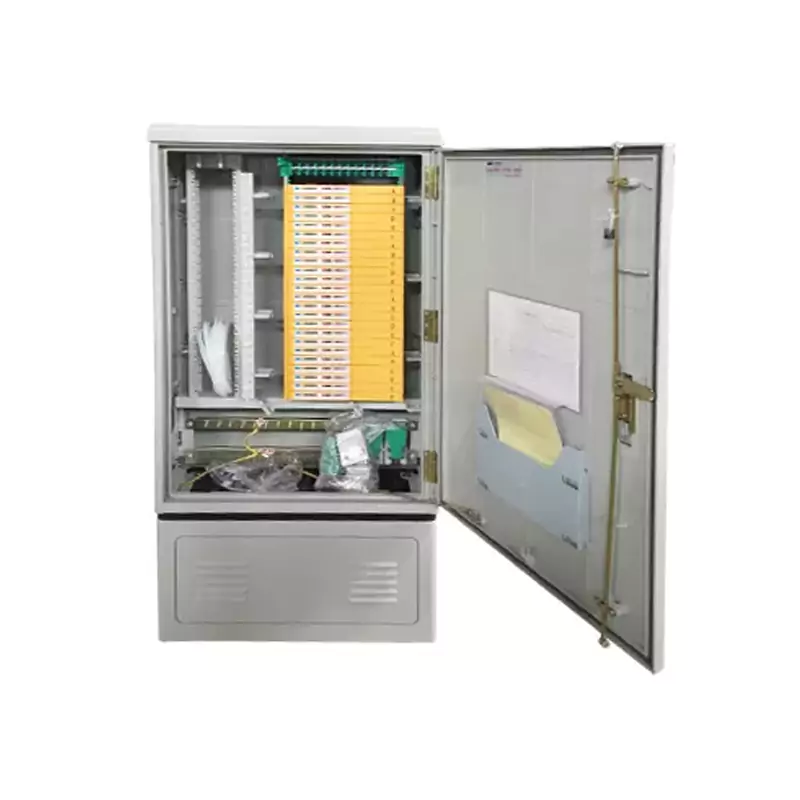

插片式免跳光交接箱

光缆交接箱是一种为主干层光缆、配线层光缆提供光缆成端、跳接的交接设备。光缆引入光缆交接箱后，经固定、端接、配纤以后，使用跳纤将主干层光缆和配线层光缆连通。

产品特点

箱体采用高强度的国际航空材料SMC（玻璃纤维增强不饱和聚酯塑料）经高温模压而成，使用寿命长，防老化、抗辐射；表面不需任何防护，具备全天候防护功能；
箱体厚实，具有良好的隔热效果，能有效防止箱内水汽凝结；
箱门采用特种密封门封、防水门锁及三点式门销锁定，安全可靠，密封性好；
可安装有FC、SC光纤适配器；
有可靠的光缆固定和接地保护装置；
适合于单芯和带状光缆的成端；

联系我们

Technical Parameter

技术参数

工作环境指标：

u 工作温度： -40℃～＋60℃

u 贮存温度：－40℃～＋60℃

u 相对湿度：≤95%（＋40℃）

u 大气压力： 70Kpa～106Kpa

u 连接器衰减（插入、互换、重复）≤0.3dB

u 回波损耗≥50dB

u 插拔耐久性寿命＞1000次

u 高压防护地与箱体绝缘电阻＞1000MΩ/500V（DC）

u 高压防护地与箱体间耐压＞3000V（DC）/1min不击穿、无飞弧

盒体材料		SMC			外形尺寸(mm)		1450×750×320
纤盘容量		288芯			重量(kg)
标配件
编号	名称		单位	数量	编号	名称		单位	数量
1	箱体		套	1	6	光缆固定		组	1
2	扎带（尼龙）		根	30	7	橡胶挡尘圈		只	10
3	膨胀螺栓		只	4	8
4	熔接保护管		根	288	9
5	12芯一体化托盘		只	26	10
选配件
编号	名称		单位	数量	编号	名称		单位	数量
1	SC 尾纤		条	26	3	SC适配器		只	24
2	FC 尾纤		条	26	4	FC适配器		只	24
