系统架构先进：系采用三层控制架构，最上层为能量管理系统，中间层为中央控制系统，最下层为设备层，形成一个能够实现自我控制、保护和管理的自治系统；
电池性能卓越：3.2V/90Ah（1C）电芯 2P16S 构成一个电池模块，14 个电池箱串联构成 1 簇电池，标称容量为 129.024kWh，循环寿命可达 5000cycles（1C charge,1C discharge），Capacity retention≥80%；
智能监控与管理：配备动环监控系统，通过各类传感器对机房中的动力设备及环境变量进行集中监控，实现设备运行正常状态监测、异常状态预测、在线智能故障诊断等功能；
消防系统完善：集装箱内配置全氟己酮自动消防系统，灭火效率高、速度快，且不会对用电设备造成伤害；

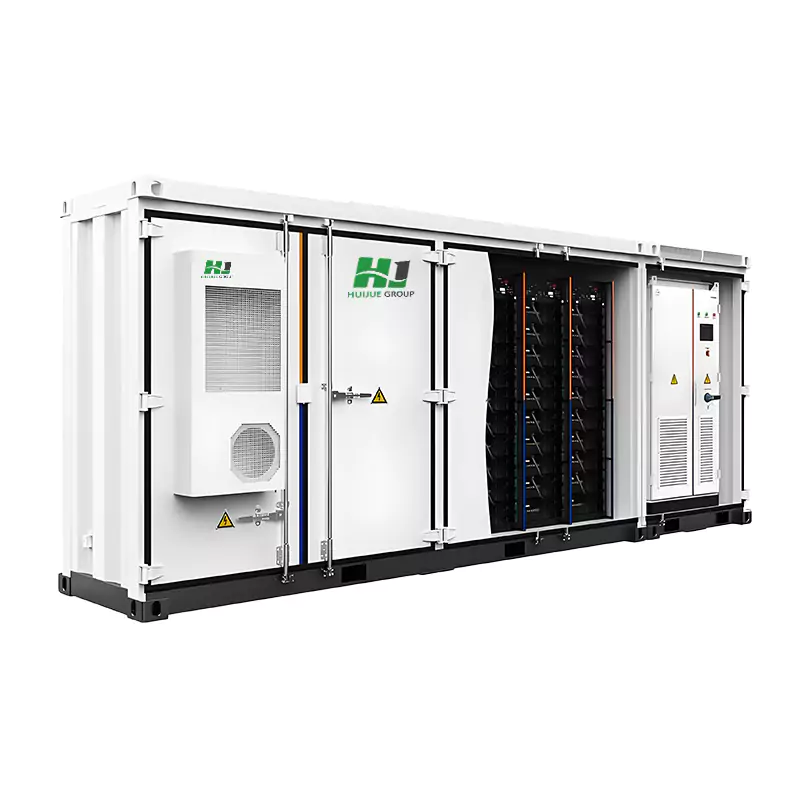

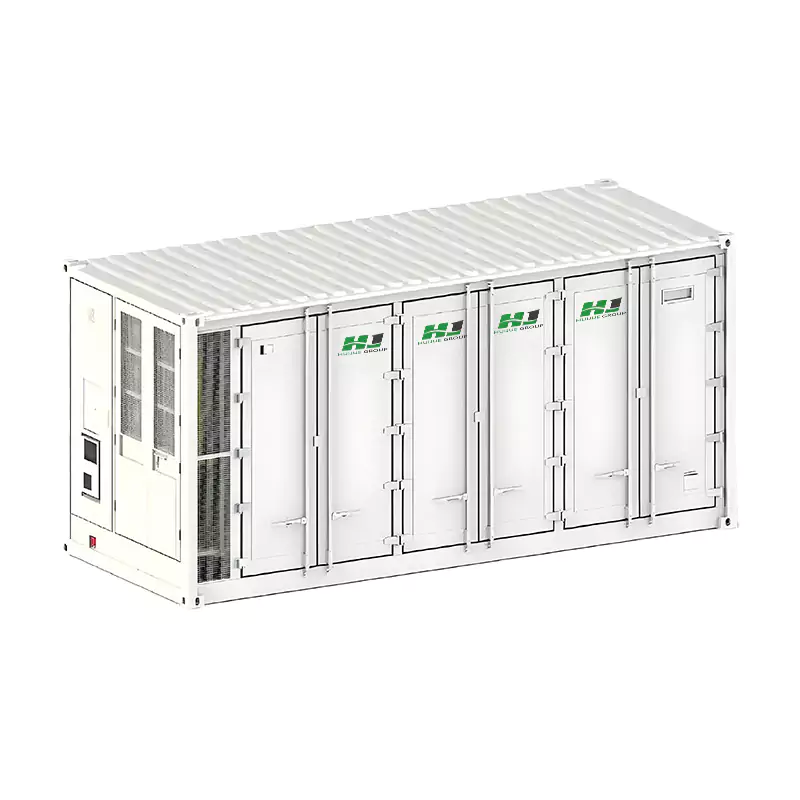

集装箱设计合理：采用 20 尺标准集装箱，具备良好的防腐、防火、防水、防尘（防风沙）、防震、防紫外线等功能，保证箱式系统 25 年内不会因腐蚀、防火、防水、防尘和紫外线等因素出现故障；
技术参数
| 型号 | HJ-G1000-1000F/HJB-G1000-1000F |
| 交流侧参数 | |
| 额定交流功率 | 500kVA |
| 接线方式 | 三相三线 |
| 交流过载能力 | 550kVA |
| 允许电网电压 | 380/400（-15%~15%）Vac |
| 允许电网频率 | 50/60（-2.5~2.5）Hz |
| 谐波畸变率 | ≤3% |
| 功率因数 | 0.99/-1~1 |
| 直流侧参数 | |
| 最大直流功率 | 550kW |
| 直流电压工作范围 | 600~900Vdc |
| 直流接入路数 | 1/2/4/8 |
| 每路最大直流电流 | 880/440/220/110A |
| 系统参数 | |
| 最大转换效率 | 98.30% |
| 允许环境温度 | -20~60℃（大于 50℃降额） |
| 允许相对湿度 | 0~95%，无冷凝 |
| 冷却方式 | 风冷 |
| 海拔高度 | 3000m（大于 3000m 降额） |
| 电池系统 | |
| 电芯参数 | |
| 电池类型 | 磷酸铁锂/半固态电池 |
| 电池型号 | LF90/SSB 3.2V/280Ah |
| 外形尺寸（LWH） | 130.336.35200.5mm |
| 出厂内阻 | ≤0.5mΩ |
| 额定容量 | ≥90Ah |
| 额定电压 | 3.2V |
| 能量 | ≥288Wh |
| 充电截止电压（恒流恒压模式） | 3.6V |
| 电池箱参数 | |
| 模块成组方式 | 2P16S |
| 额定容量 | 180Ah |
| 额定电压 | DC51.2V |
| 工作电压范围 | DC44.8-57.6V |
| 额定能量 | 9.216kWh |
| 外形尺寸（高 * 宽 * 深） | 230mm482mm760mm |
| 最大持续充电电流 | 180A |
| 最大持续放电电流 | 180A |
| 放电环境温度 | -20℃～55℃ |
| 充电环境温度 | 0℃～50℃ |
| 电池簇参数 | |
| 电芯串并方式 | 2P224S |
| 额定容量 | 180Ah |
| 额定能量 | 129.024kWh |
| 额定电压 | 716.8V |
| 工作电压 | 627.2~806.4V |
| 充电电压 | 716.8V |
| 标准充电 | 1C 180A |
| 最大持续充电电流 | 180A |
| 标准放电 | 180A |
| 最大持续放电电流 | 1C 180A |
| 工作温度 | 充电：0℃～55℃ 放电：-20℃～55℃ |
| 贮存温度 | -20℃～60℃ |
| 通讯方式 | RS485/232 |
| 设计寿命 | 10 年 |
| 循环寿命 | ≥5000 次(1C charge ,1C discharge）Capacity retention≥80% |
注：以上各型号参数为标准值，实际性能可能因安装环境、组件匹配度等因素而有所差异。我们保留持续优化设计与参数的权利。如需获取最终技术方案及正式报价，请联系销售工程师索取《正式技术规格确认单》。
