产品综述:

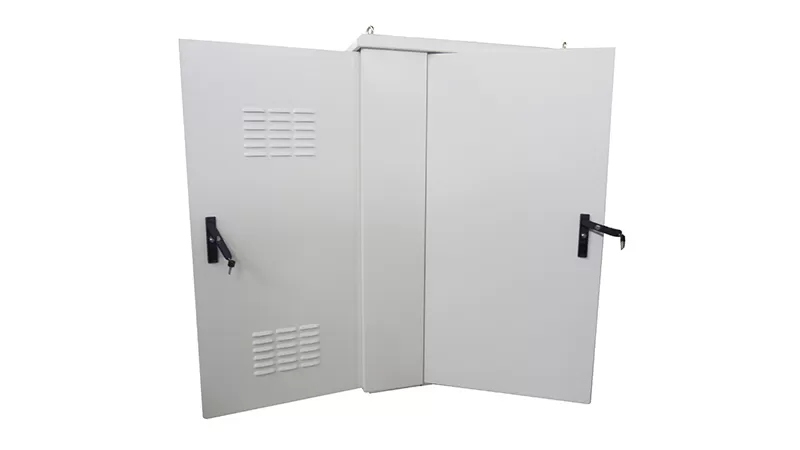

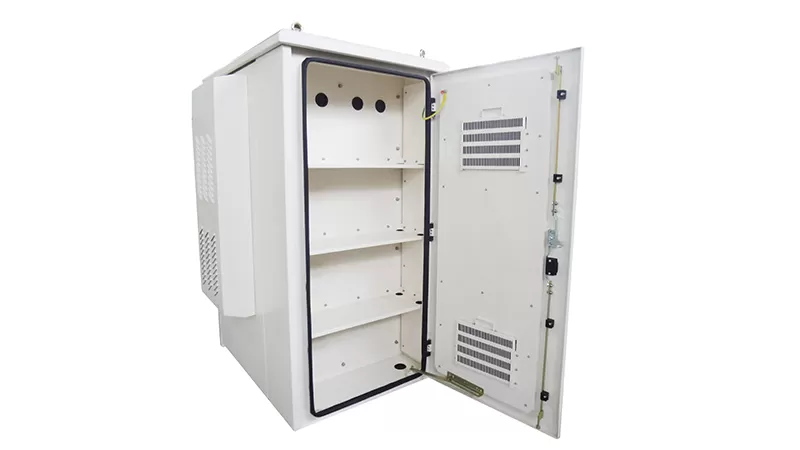

热交换型室外机柜(钣金)HJ-XDF-JF41室外一体化机柜是一种集成主设备、系统电源、交直流配电、环境监控、散热设备、电池和防雷接地,并为基站提供户外工作环境和安全管理的一体化机柜,主要应用于屋顶、街边、山区、铁路沿线以及高、低温环境等各种室外场景。
产品特点
l 钣焊接框架结构,框架强度高;
l 双仓结构、每个xxU设备空间,前后开门+侧开门方式,共3门;
l 采用热交换散热,设备仓配置1套80W热交换器,电池仓配置2套中型风扇;
l 机柜材质: 采用金属钢板制作,镀锌板1.5mm,承重件为2.0mm,(材质可选配:铝板、不锈钢);
l 双层结构:隔热层20mm厚EPS板,内层采用0.8mm钢板;
l 户外机柜采用底部缆方式,共8~16个进线孔,可供电源、光纤、电缆进线;
l 柜内配有:立柱、层板、门磁传感器、安装附件等
l 户外机柜采用防盗设计,三点式固定锁,螺丝设置在柜体内部、外部不可见,能防止自拆卸。
l 表面处理(可选):脱脂、酸洗、防锈磷化,静电喷塑,户外机柜采用进口户外粉喷涂烘烤,涂层符合GB/T 3181-2008中的要求。
l 锁具,抗破坏性能应符合GA/T 73-1994中的B级要求室外一体化设备柜的防雷设计应符合YD 5098-2005
《通信局(站)防雷与接地工程设计规范》。
l 机柜内支持19英寸(IEC297)标准机架,以及支持符合19英寸(IEC297)尺寸安装空间要求的各种设备的安装。
l 机柜防护等级达到IP55以上;防锈、防腐;适用沿海地区使用;
l 柜体落地安装;
l 机柜可根据需求订制非标型;
工作环境指标:
u 工作温度: -20℃-+60℃。
u 贮存温度:-40℃~+65℃
u 工作相对湿度:不大于80%(+30℃时))
u 贮存相对湿度:≤90%~96%(40℃±2℃)
u 大气压力:70~106kpa
HJ-XDF-JF41产品配置表 |
序号 |
名称 |
规格 |
数量 |
单位 |
备注 |
1 |
热交换型室外机柜 |
|
1 |
套 |
含立柱及内部结构件,满足XXU设备安装空间
、电池组、双层结构,双仓 |
2 |
层板、L型支架 |
|
* |
套 |
选配(1~6块) |
3 |
空调 |
热交换器80W |
1 |
套 |
交流、直流可选 |
4 |
风扇 |
中型 |
2 |
套 |
电池仓 |
5 |
门磁传感器 |
|
2 |
套 |
|
6 |
灯管 |
|
2 |
支 |
|
7 |
配电单元 |
交流、直流 |
1 |
套 |
可选配 |
8 |
电池 |
|
* |
套 |
选配 |
9 |
监控单元 |
|
* |
套 |
选配(传感器可选) |
10 |
其它配置 |
|
* |
套 |
选配(可根据客户需求订制) |
11 |
接地排装置 |
|
1 |
套 |
|
12 |
附件 |
安装附件 |
1 |
套 |
标配 |
